- 製品説明

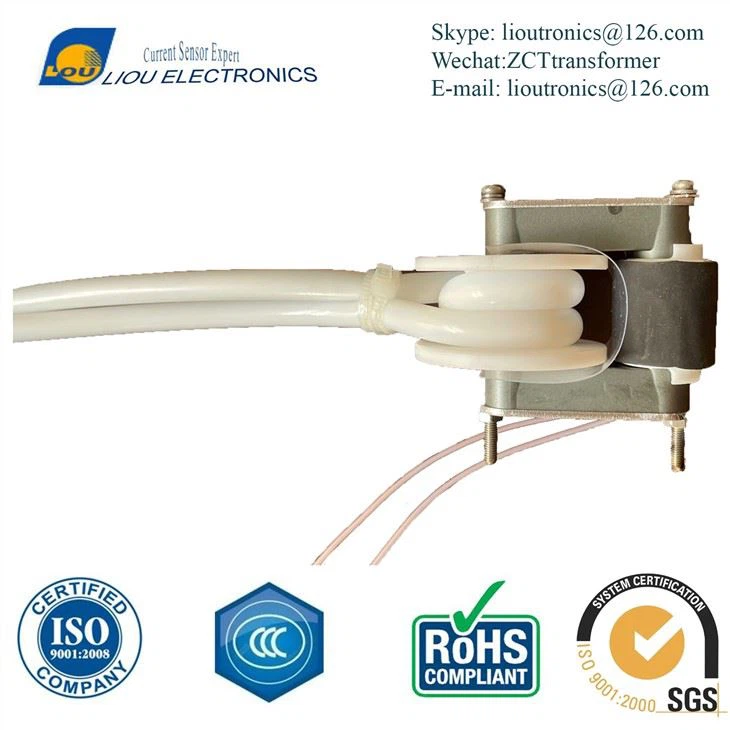

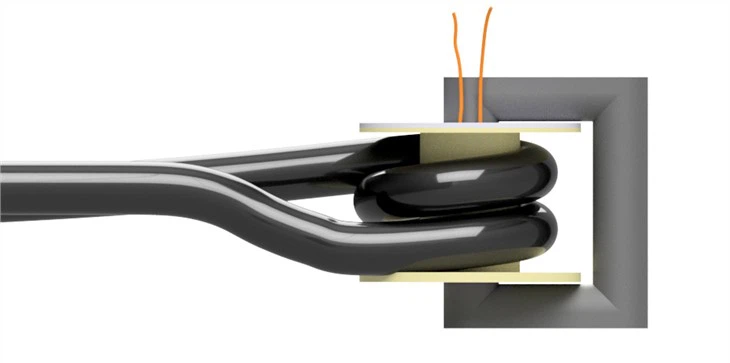

X線装置に使用されるフィラメントトランス
X 線発生器のフィラメント回路では、降圧変圧器を使用して、熱電子放出のために陰極のフィラメントに印加される加熱電流を増加させます。
フィラメント回路
o フィラメントが熱イオン放出によって十分な電子を供給するように、X 線管のフィラメントに電力を供給します。
o フィラメント ワイヤからの熱イオン放出を生成するために、入力ライン電力を変更します。
o フィラメント回路は mA 定格 (50、100、200 など) に調整されます。
o mA の選択後、降圧トランスに電流が送られ、到達するアンペアが変更されます。
巻線仕様
S/N | 始める | 終了 | 現時点の | ターン | 巻線仕様 | 絶縁層 | 電圧 |
T1 | 1 | 2 | 0.5A | 40 | しっかり巻く | 2 | 200V |
T2 | 3 | 4 | 5A | 2 | 均等に巻く | 1 | 160KV |
電気仕様:
S/N | アイテム | 端末 | 仕様 | 試験器 |
2 | インダクタンス | 1-2 | L=6mH±10％ | LCRメーター 1KHz 1.25V |
4 | ハイポットテスト | T1-コア
| AC2.5KV 1mA 60秒 |
BHP-505VO |
5 | I.R | P-S | ＞1000MΩ DC500V |
フィラメント トランスはオイル タンクにあります。
