平面トランスはインバータに使用できますか?

ちょっと、そこ！平面トランスのサプライヤーとして、これらの気の利いたデバイスをインバーターで使用できるかどうかよく尋ねられます。では、早速調べてみましょう。

まず、プレーナートランスとは何かを簡単にまとめてみましょう。平面トランスは、平面巻線を使用するトランスの一種で、平坦で、通常はプリント基板 (PCB) 上に作成されます。この設計は、従来のトランスに比べて、薄型、優れた熱性能、より高い電力密度など、いくつかの利点を提供します。

さて、インバータについて。インバーターは、直流 (DC) を交流 (AC) に変換するデバイスです。太陽光発電システムから無停電電源装置（UPS）まで、幅広い用途で使用されています。では、平面トランスはインバーターに使用できるのでしょうか?簡単に言うと「はい」です。その理由は次のとおりです。

インバータで平面トランスを使用する利点

1. 高電力密度

特にポータブル発電所や小型太陽光インバータなどのアプリケーションでは、インバータはコンパクトである必要があることがよくあります。平面トランスは電力密度が高いため、小さなスペースで大量の電力を処理できます。これは、スペースが限られている場合には大きな利点となります。たとえば、私たちの順方向トポロジー平面トランス 180Wは、比較的小さな設置面積で高電力を供給できるように設計されており、サイズが重要なインバータに最適です。

2. 優れた熱性能

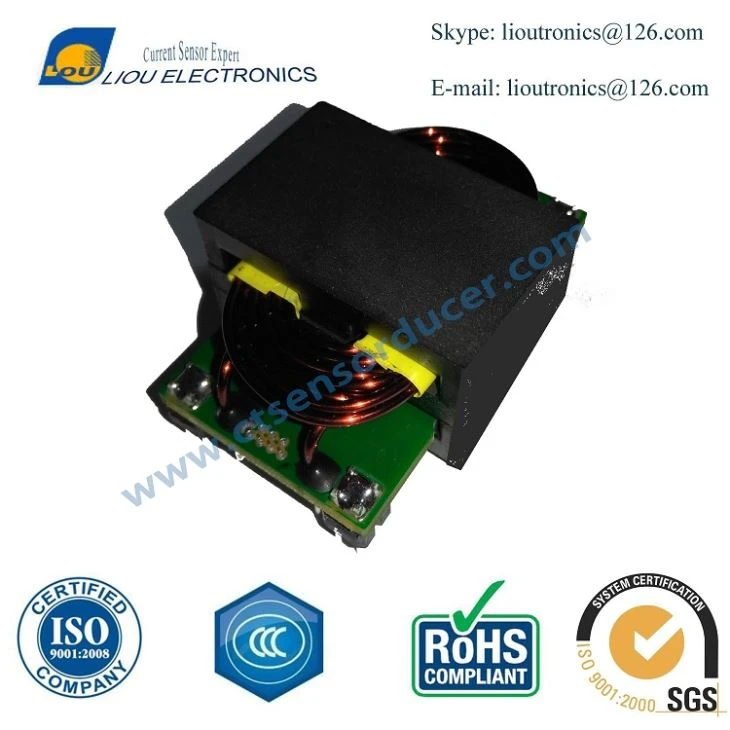

電子機器にとって熱は大敵ですが、インバーターも例外ではありません。平面トランスはフラットな設計により表面積が大きく、放熱が向上します。これは、より低い温度で動作できることを意味し、過熱のリスクが軽減され、インバータの全体的な信頼性が向上します。私たちの平面トランス 28.2V Lo - Plt8088 - 008は熱管理を念頭に置いて設計されており、高負荷下でも効率的な動作を保証します。

3. 低い電磁干渉 (EMI)

EMI は、信号干渉や誤動作など、電子システムに問題を引き起こす可能性があります。平面トランスは従来のトランスと比べて磁界がより制御されており、EMI の低減に役立ちます。これは、インバータ、特に EMI が近くの他のデバイスのパフォーマンスに影響を与える可能性がある敏感なアプリケーションでは非常に重要です。

4. 設計の柔軟性

平面トランスは、高度な設計の柔軟性を提供します。さまざまな電圧レベル、電力定格、巻線構成などの特定の要件を満たすようにカスタマイズできます。そのため、単相インバーターでも三相インバーターでも、さまざまなインバーター設計に適しています。

課題と考慮事項

もちろん、インバータで平面トランスを使用することに課題がないわけではありません。ここで留意すべき点がいくつかあります。

1. コスト

平面トランスは、従来のトランスと比べて製造コストが高くなる可能性があります。これは主に、PCB テクノロジーの使用と製造プロセスで要求される精度によるものです。ただし、特にハイエンドまたは特殊なインバータ アプリケーションでは、高い電力密度、熱性能、および EMI 低減の利点がコストの高さを上回ることがよくあります。

2. 高周波動作

インバーターは高周波数で動作することが多く、平面トランスはこれらの周波数を効果的に処理できるように設計する必要があります。高周波数では、表皮効果や近接効果などの問題がより顕著になり、変圧器の性能に影響を与える可能性があります。当社のエンジニアは、高周波動作用の平面トランスの設計に豊富な経験を持っています。UYF34 16KV 高電圧高周波変圧器、高周波で優れたパフォーマンスを発揮するように特別に設計されています。

3. 冷却要件

平面トランスは優れた熱性能を備えていますが、高出力アプリケーションでは依然として適切な冷却が必要です。変圧器が安全な温度範囲内で動作するようにするには、適切な換気やヒートシンクの使用が必要になる場合があります。

インバータにおける平面トランスの応用

1. 太陽光発電インバーター

ソーラーインバータは、ソーラーパネルで生成された DC 電力を家庭や電力網で使用できる AC 電力に変換するために使用されます。平面変圧器は、電力密度と効率が高いため、太陽光インバータに最適です。インバータのサイズと重量を削減し、設置と輸送が容易になります。

2. 無停電電源装置 (UPS)

UPS システムは、停電の場合にバックアップ電力を供給するために使用されます。平面変圧器は、優れた熱管理と低い EMI を提供することにより、UPS システムのパフォーマンスと信頼性を向上させることができます。これにより、UPS は接続されたデバイスにクリーンで安定した電力を供給できるようになります。

3. 電気自動車（EV）充電器

EV 充電器は多くの場合、インバーターを使用して、グリッドからの AC 電力を DC 電力に変換し、車両のバッテリーを充電します。平面変圧器は、EV 充電器をよりコンパクトかつ効率的にするのに役立ちます。これは、家庭用充電器と公共充電ステーションの両方にとって重要です。

結論

まとめると、プレーナートランスは間違いなくインバーターに使用でき、高電力密度、優れた熱性能、低EMI、設計の柔軟性などのいくつかの利点を提供します。考慮すべき課題はいくつかありますが、その利点により、幅広いインバータ アプリケーションにとって実行可能な選択肢となります。

インバーター プロジェクト用の平面トランスの市場に興味がある場合は、ぜひご相談ください。標準製品が必要な場合でも、カスタム設計のソリューションが必要な場合でも、当社はお客様のニーズを満たす専門知識と経験を持っています。見積もりを依頼したり、特定の要件について話し合ったりすることを躊躇しないでください。
